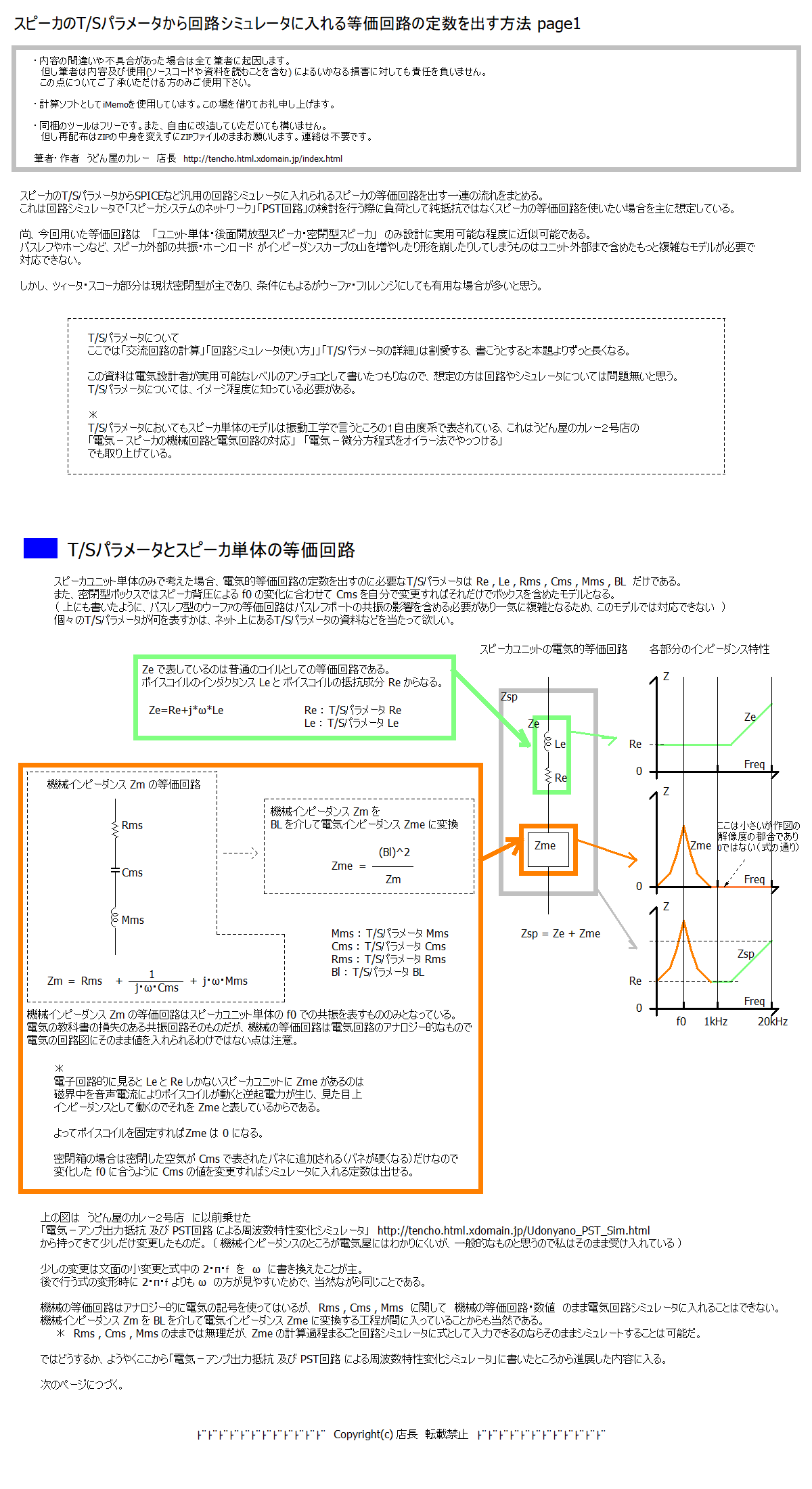

スピーカのT/Sパラメータから回路シミュレータに入れる等価回路の定数を出す方法です。
尚、シミュレーションは好きな回路シミュレータを使えると思いますが 定数算出にはiMemoを使います。
私自身T/Sパラメータの理解が十分ではないので、多分正しいだろうと言う感じです。
特に参考にしたものには
http://www7b.biglobe.ne.jp/~yakushi/av/bass_reflex.pdf
https://hirasaka001.blogspot.com/2017/12/av.html
があります。
ここでは参考にはしませんでしたが
他のスピーカの等価回路を回路シミュレータに入れる方法を書いたものとして
T/Sパラメータをすっとばした変わったアプローチの定番回路シミュレータLTspice 部品モデル作成があり、
本の値段が安くないのとT/Sパラメータの入手が容易な昨今実用性はやや低い気はしますが、物理モデリングの一例として面白いです。
それに、他のデバイスのモデル化もたくさん載っています。
Download
tsparameter_to_circuitsim.zip
